Измерение фазовых шумов

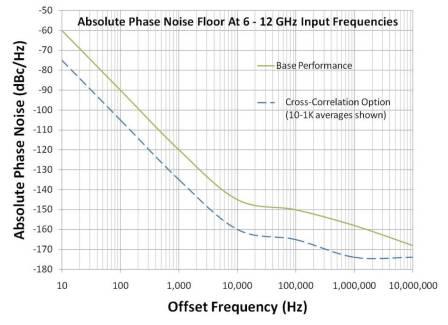

OEwaves разработала систему с использованием СВЧ и фотонных технологий для автоматического измерения фазовых шумов высокостабильных генераторов. Система использующая кросс-корреляционный метод, быстро в полностью автоматическом режиме измеряет спектральную плотность фазовых шумов генераторов в диапазоне частот от 1 до 40 ГГц. Система, представленная OEWaves работает в диапазоне 6-12 ГГц. Параметры генераторов, работающих на других частотах могут быть измерены с помощью усилителя с низким уровнем фликкер-шума на требуемый диапазон частот. Гомодинная система, в отличие от стандартных гетеродинных не требует второго генератора или системы ФАПЧ для своей работы. Собственные фазовые шумы этой системы крайне низкие (см. рис), поэтому с ее помощью можно измерять параметры высокостабильных генераторов. Уровень собственных фазовых шумов может быть дополнительно снижен путем увеличения числа усреднений. Характеристики системы, приведенные на рисунке были проверены в Национальном Институте Стандартов (NIST) путем сравнения с образцовой измерительной системой.
