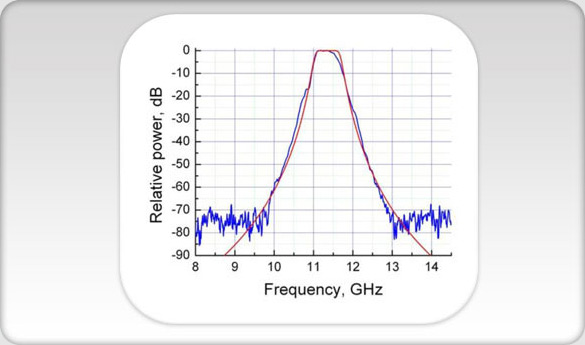

Перестраиваемые фильтры высокого порядка – ключевой элемент для достижения высоких значений SFDR (динамического диапазона, свободного от паразитных составляющих) ВЧ приемников, применяемые в системах радиоразведки (SIGnal INTillegence), радиолокации, системах GMTI/AMTI (селекции движущихся целей) и других. В этих приложениях требуется прием и обработка сигналов в полосах от 10 кГц и до более 100 МГц в диапазоне частот 2-20 ГГц. Эквивалентный SFDR в этих случаях составляет от 130 до 150 дБ. Динамический диапазон более 60 дБ для полос в 50 МГц – наиболее скромные цифры для этих приложений. Полосовые фильтры должны обеспечивать высокое подавление вне полосы пропускания, вкупе с невысокими собственными потерями, чтобы получить высокий SFDR и должны перестраиваться за доли микросекунды. Кроме того, весьма часто возникают ограничения по габаритам и энергопотреблению таких устройств, иногда накладывается ограничение невозможности в течение долгого времени проводить техническое обслуживание приемников. Чтобы удовлетворить всем этим условиям, OEwaves модифицировал технологию микрорезонаторов и продемонстрировал 3-ех полюсный фильтр с вносимым затуханием менее 4 дБ, перестраиваемый в диапазоне 12 ГГц, относительно центральной частоты. Этот фильтр был разработан в рамках программы AOSP (Analog Optical Signal Processing), финансируемой DARPA (Defense Advanced Research Projects Agency). Фильтр строился по структуре Баттерворта 3 порядка и имел полосу пропускания 17 МГц по уровню -3 дБ. Дальнейшая работа в этом направлении привела к созданию перестраиваемого фильтра 5 порядка. Как показано на рисунке, полоса пропускания этого фильтра – 600 МГц, внеполосное подавление порядка 75 дБ при отстройке 2 ГГц от центральной частоты. Фильтр перестраивается в диапазоне частот 2-20 ГГц, однако верхняя частота может быть повышена до 1 ТГц. Малые размеры и высокая скорость перестройки – ключевые свойства фильтров, разработанных компанией OEwaves.
